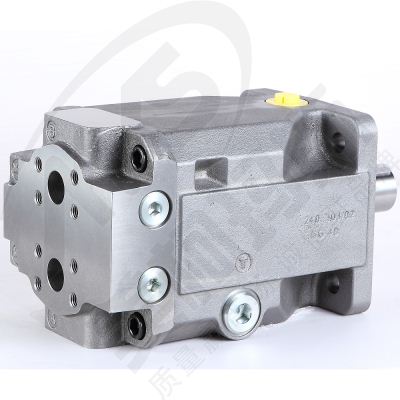

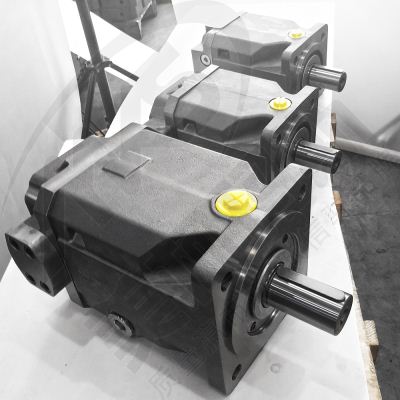

A4FM系列產品簡介
技術數據報表:
規格22...500
系列1、系列3
最高公稱壓力400 bar
最高峰值壓力450 bar
特性:
– 斜盤結構軸向柱塞定量馬達A4FM 用于開式和閉式回路中的靜液壓傳動。
– 輸出速度與輸入流量成正比，與馬達排量成反比。
– 輸出扭矩隨高壓和低壓側之間的壓差增大而增加。
– 長久的使用壽命，最佳效率
– 針對無法適用A2FM 的特殊應用采用的緊湊設計

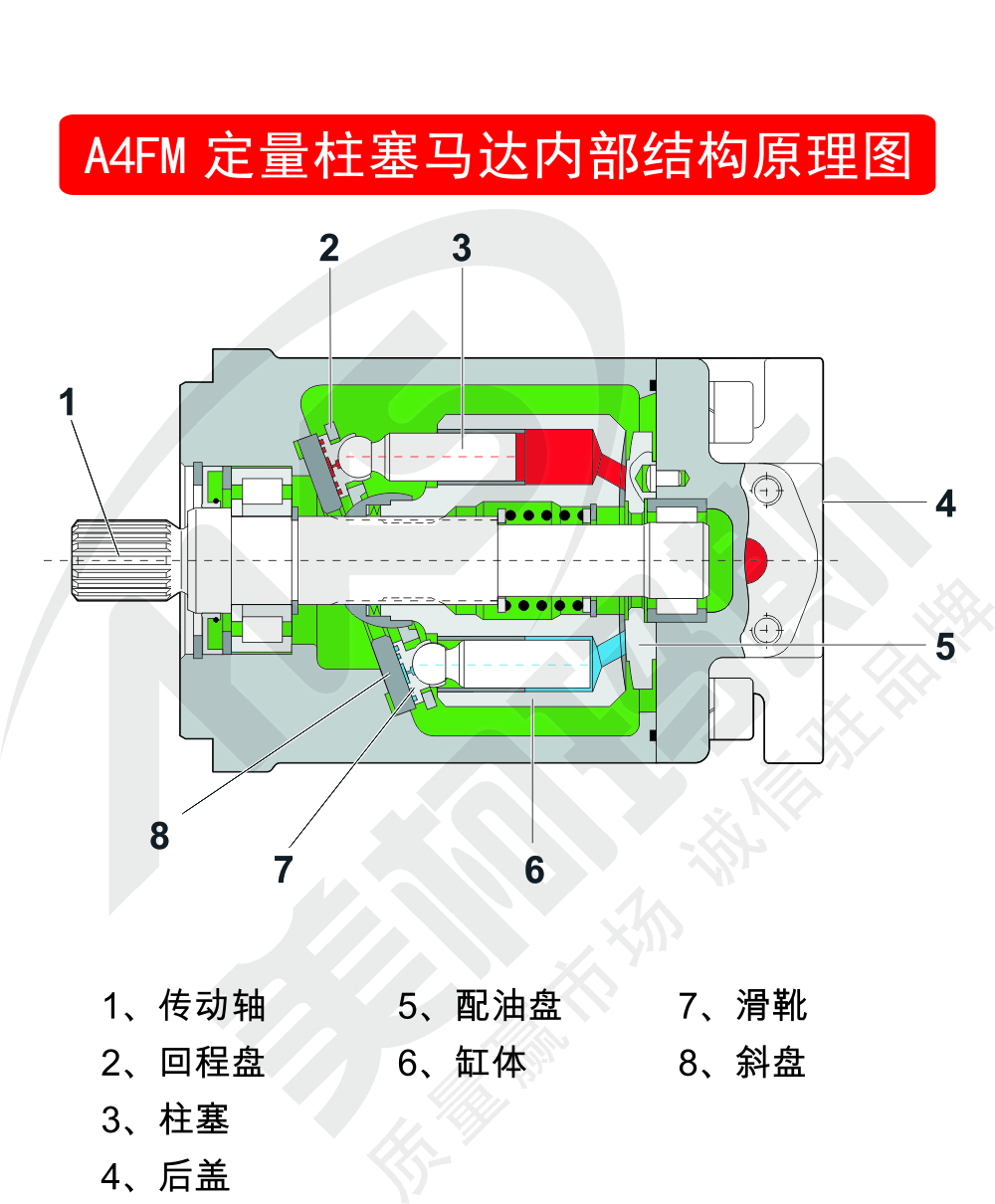

– 經過驗證的斜盤技術旋轉總成
安裝和調試準則
安全說明
啟動時和運轉期間，馬達殼體必須注滿液壓油(注入殼體腔)。必須在低速下無負載啟動，直至系統徹底排空。
長時間停放時，可以通過工作管路進行殼體泄油。重新啟動時，應保證足夠油量注入殼體。
殼體內的泄漏油液必須通過處于最高位置的殼體泄油口排入油箱。
安裝位置
- 規格22...56：軸水平或軸向下
- 規格71 (系列1)：認可的軸水平、垂直安裝位置
- 規格125...500：可選，垂直安裝位置，建議通過油口U 進行軸承沖洗
低于油箱液位安裝
馬達位置低于油箱內最低機油液位(標準)
? 在通過最高位置的殼體泄油口啟動前，加注軸向柱塞馬達
? 低速運轉馬達，直至馬達系統完全注滿
? 油箱內泄油管路的最小浸入深度：200 毫米(相對于油箱內最低機油液位)。
安裝位置高于油箱液位
安裝位置高于油箱最低機油液位的馬達
? 安裝位置低于油箱液位
? 注意：對于規格22 至56，不允許采用“傳動軸向上”的安裝位置
